AQ-20空压机安全阀

AQ-20空压机安全阀


产品用途

空压机安全阀适用于工作温度≤200℃的空气、系空压机专用安全阀，当设备内压力超允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备安全运行。

主要零部件材料
NO. 零件名称 AQ-20 材料
1 阀体 2Cr13
2 阀座 2Cr13
3 阀瓣 2Cr13
4 阀杆 2Cr13
5 阀盖 ZG230-450
6 阀帽 ZG230-450

外形尺寸和连接尺寸(mm)

公称通径DN(mm) 尺寸 (mm)
Do G D D1 Z-Фd L H
20 17 G1〞 62 44 47 25 220
25 20 M36×2 70 50 4-20 28 226


产品结构

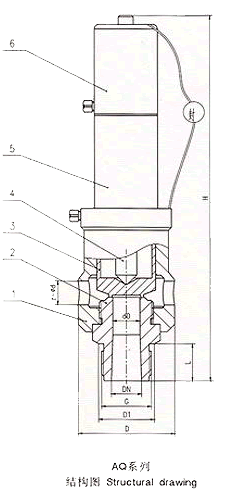

AQ-20空压机安全阀尺寸图
