溢流阀产品用途
溢流阀可用于高压注水泵的管路上，作为超压保护装置。
溢流阀主要性能规范
|
型号 |
公称压力 (MPa) |
开启压力分级 |
工作温度（℃） |
适用介质 |
|
AY42H60 HA802Y60 |
16.0 |
6.36.0 |
200 |
水、油品等 |
|
AY42H-250 HA802Y-250 |
25.0 |
1.0-25.0 |
|
AY42H-400 HA802Y-400 HA802Y-600 |
40.0-60.0 |
20.0-60.0 |
溢流阀主要零部件材料
|
NO. |
零件名称 |
AQ-20 材料 |
|
1 |
阀体 |
碳钢 |
|
2 |
阀座 |
不锈钢 |
|
3 |
阀瓣 |
不锈钢 |
|
4 |
阀盖 |
焊接件 |
|
5 |
弹簧 |
50CrVA |
溢流阀外形尺寸和连接尺寸(mm)
|
型号 |
公称通径DN(mm) |
尺寸(mm) |
|
Rc |
ZG |
L |
L1 |
≈H |
|
HA802Y-600 |
15 |
1/2〞 |
1/2〞 |
52 |
90 |
250 |
|
25 |
1〞 |
1〞 |
52 |
113 |
275 |
|
40 |
11/2〞 |
11/2〞 |
52 |
157 |
336 |
溢流阀 外形尺寸和连接尺寸(mm)
|
型号 |
公称通径DN(mm) |
尺寸 (mm) |
|
D |
D1 |
K |
M |
Z-Фd |
B |
L |
L1 |
RC |
≈H |
|
AY42H60 AY42H-250 AY42H-400 |
15 |
135 |
95 |
25 |
M48×2 |
4-22 |
25 |
65 |
140 |
1〞 |
329 |
|
20 |
165 |
115 |
30 |
M52×2 |
6-26 |
28 |
80 |
150 |
11/2〞 |
447 |
|
25 |
200 |
145 |
38 |
M80×3 |
6-29 |
40 |
90 |
180 |
2〞 |
485 |
|
32 |
225 |
170 |
42 |
M100×3 |
6-33 |
50 |
100 |
200 |
21/2〞 |
570 |

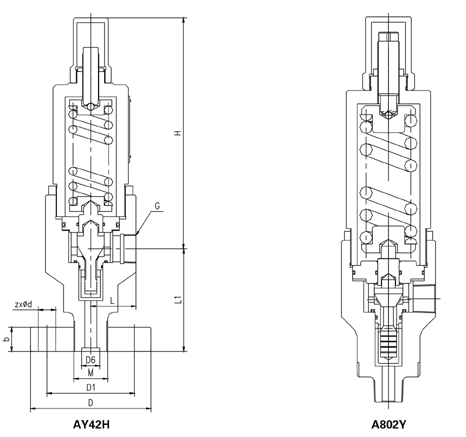

溢流阀产品结构
