YANA42F内装式安全阀

YANA42F内装式安全阀


产品用途

YANA42F内装式安全阀主要用于铁路和汽车石油液化气槽车或地面液化气储罐上，起超压安全保护作用。
主要零部件材料
NO. 零件名称 材料
1 阀瓣 碳钢
2 密封圈 聚四氟乙烯
3 阀体 碳钢
4 阀杆 1Cr18Ni9Ti
5 阀座 碳钢
6 支架 碳钢


外形尺寸和连接尺寸(mm)
公称通径DN(mm) 尺 寸 　 (mm)
L D D1 D2 D0 b f Z-Φd H ≈
50 95 160 125 100 34 20 3 48 376
80 99 225 190 149 52 25 4.5 8-22 512
产品结构

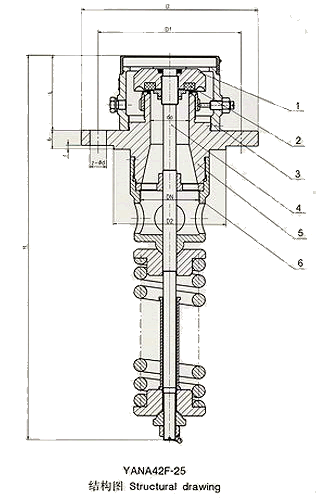

YANA42F内装式安全阀尺寸图
